如何提高標線逆反射系數(shù)？（三）

　　如何提高標線逆反射系數(shù)?(三)

　　2018-04-10 中國道路標線

　　如何提高標線逆反射系數(shù)

　　1、提高涂料內混玻璃珠比例

　　歐美國家涂料內混玻璃珠比例都較高，達25%以上，而我國以前JT/T280-1995標準中熱熔涂料內混玻璃珠要求僅為15%-22%，遠低于國外標準。2004年修訂標線涂料標準時，參照國外標準結合中國實際情況，玻璃珠內混比例提高到18%-25%，最新修訂版標準計劃把內混玻璃珠比例加大到30%。

　　2、合理選擇玻璃珠

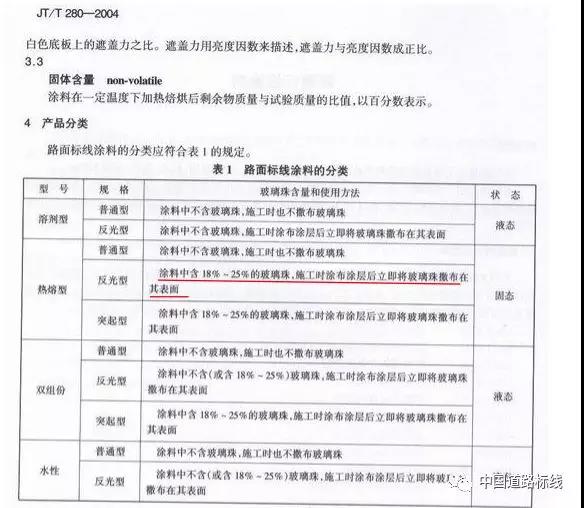

　　標準JT/T280-2004中玻璃珠比例雖提高了，但要想切實提高標線自身逆反射值，還應注意選擇質量較高的內混和面撒玻璃珠，從成圓率、純度、級配、折射率等方面考慮，同時應注意不同標線涂料對應的玻璃珠處理工藝應不一樣、比如熱熔涂料對應使用的玻璃珠和水性漆、雙組份標線涂料使用的玻璃珠不一樣。

　　3、合理選擇玻璃珠粒徑

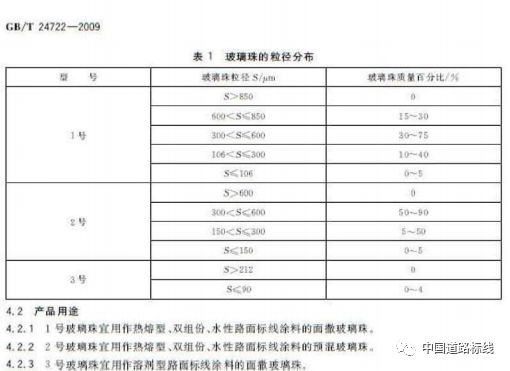

　　GB/T24722-2009標準中建議面撒玻璃珠為1號珠，粒徑分布為0.106毫米-0.85毫米，這種玻璃珠在熱熔標線使用還滿足目前標準，但在水性漆、雙組份標線漆等常溫施工的涂料中，粒徑分布就偏小了。應該根據(jù)漆膜干結或固化時間、漆膜厚度合理選擇玻璃珠粒徑。

　　4、注意施工階段玻璃珠的嵌入程度、撒布量

　　施工前應通過實驗合理確定不同品種標線涂料玻璃珠的撒布量和嵌入程度，比如熱熔反光標線面撒珠在350克/m2左右，雙組份標線、水性漆標線需要500克或更多的撒布量，力求取得最佳。

　　5、合理選擇標線涂料

　　結合不同的施工路段及施工要求，選擇不同的涂料。
